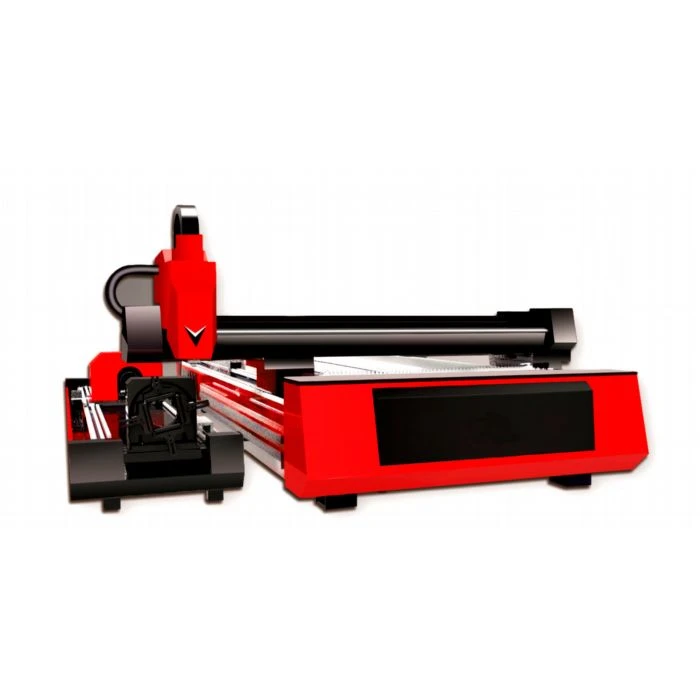

ระบบเครื่องตัดด้วยเลเซอร์โดยทั่วไปประกอบด้วยเครื่องกำเนิดเลเซอร์ ส่วนประกอบการส่งลำแสง (ภายนอก) โต๊ะทำงาน (เครื่องมือเครื่องจักร) ตู้ควบคุมตัวเลขไมโครคอมพิวเตอร์ เครื่องทำความเย็น และคอมพิวเตอร์ (ฮาร์ดแวร์และซอฟต์แวร์)
1) ส่วนเครื่องจักรหลักของเครื่องมือกล: ส่วนเครื่องจักรของเครื่องตัดเลเซอร์ ส่วนกลไกที่รับรู้การเคลื่อนไหวของแกน X, Y และ Z รวมถึงแท่นตัด ใช้สำหรับวางชิ้นงานที่จะตัดและสามารถเคลื่อนย้ายได้อย่างถูกต้องและแม่นยำตามโปรแกรมควบคุม ซึ่งปกติจะขับเคลื่อนด้วยเซอร์โวมอเตอร์
2) เครื่องกำเนิดเลเซอร์: อุปกรณ์ที่สร้างแหล่งกำเนิดแสงเลเซอร์ สำหรับวัตถุประสงค์ในการตัดด้วยเลเซอร์ ยกเว้นในบางกรณีที่ใช้เลเซอร์โซลิดสเตต YAG ส่วนใหญ่ใช้เลเซอร์ก๊าซ CO2 ที่มีประสิทธิภาพการแปลงไฟฟ้าเป็นแสงที่สูงขึ้นและกำลังส่งออกที่สูงขึ้น เนื่องจากการตัดด้วยเลเซอร์ต้องการคุณภาพของลำแสงที่สูง จึงไม่สามารถใช้เลเซอร์ทั้งหมดสำหรับการตัดได้ โหมดเกาส์เซียนเหมาะสำหรับน้อยกว่า 1500W, เลเซอร์คาร์บอนไดออกไซด์โหมดสั่งต่ำ 100W-3000W และมัลติโหมดที่สูงกว่า 3000W
3) เส้นทางแสงภายนอก: กระจกหักเห ใช้เพื่อนำทางเลเซอร์ไปในทิศทางที่ต้องการ เพื่อป้องกันไม่ให้ทางเดินของลำแสงทำงานผิดปกติ กระจกทั้งหมดต้องได้รับการปกป้องโดยฝาครอบป้องกัน และควรใช้ก๊าซป้องกันแรงดันบวกที่สะอาดเพื่อป้องกันเลนส์จากการปนเปื้อน ชุดเลนส์ที่มีประสิทธิภาพดีจะโฟกัสลำแสงที่ไม่มีมุมไดเวอร์เจนซ์ให้เป็นจุดเล็กๆ อย่างไม่มีที่สิ้นสุด โดยทั่วไปจะใช้เลนส์ที่มีความยาวโฟกัส 5.0 นิ้ว เลนส์ 7.5 นิ้วใช้สำหรับวัสดุที่มีความหนา>12mm.
4) ระบบควบคุมเชิงตัวเลข: ควบคุมเครื่องจักรเพื่อให้ทราบถึงการเคลื่อนที่ของแกน X, Y, Z และยังควบคุมกำลังขับของเลเซอร์อีกด้วย
5) แหล่งจ่ายไฟที่มีการควบคุม: เชื่อมต่อระหว่างเลเซอร์, เครื่องมือเครื่อง CNC และระบบจ่ายไฟ ส่วนใหญ่มีบทบาทในการป้องกันการรบกวนจากโครงข่ายไฟฟ้าภายนอก
6) หัวตัด: ส่วนใหญ่ประกอบด้วยชิ้นส่วนต่างๆ เช่นโพรง, ตัวยึดเลนส์โฟกัส, เลนส์โฟกัส, เซ็นเซอร์ capacitive และหัวฉีดแก๊สเสริม อุปกรณ์ขับเคลื่อนหัวตัดใช้ในการขับเคลื่อนหัวตัดให้เคลื่อนที่ไปตามแกน Z ตามโปรแกรม และประกอบด้วยเซอร์โวมอเตอร์และสกรูหรือเกียร์ และชิ้นส่วนเกียร์อื่นๆ
7) ตารางการทำงาน: ใช้เพื่อควบคุมกระบวนการทำงานของอุปกรณ์ตัดทั้งหมด
8) เครื่องทำน้ำเย็น: ใช้เพื่อทำให้เครื่องกำเนิดเลเซอร์เย็นลง เลเซอร์เป็นอุปกรณ์ที่แปลงพลังงานไฟฟ้าเป็นพลังงานแสง ตัวอย่างเช่น อัตราการแปลงของเลเซอร์ก๊าซคาร์บอนไดออกไซด์โดยทั่วไปจะอยู่ที่ 20% และพลังงานที่เหลือจะถูกแปลงเป็นความร้อน น้ำหล่อเย็นจะขจัดความร้อนส่วนเกินเพื่อให้เครื่องกำเนิดเลเซอร์ทำงานตามปกติ เครื่องทำความเย็นยังทำให้ตัวสะท้อนแสงเส้นทางแสงภายนอกเย็นลงและกระจกปรับโฟกัสของเครื่องมือกล เพื่อให้มั่นใจในคุณภาพการส่งผ่านลำแสงที่เสถียร และป้องกันเลนส์จากการเสียรูปหรือแตกหักได้อย่างมีประสิทธิภาพเนื่องจากอุณหภูมิที่มากเกินไป
9) ถังแก๊ส: รวมถึงเครื่องตัดเลเซอร์ที่ใช้ถังแก๊สขนาดกลางและถังแก๊สเสริม ใช้เพื่อเสริมก๊าซอุตสาหกรรมสำหรับการสั่นด้วยเลเซอร์และจ่ายก๊าซเสริมสำหรับหัวตัด
10) เครื่องอัดอากาศ ถังเก็บอากาศ: จัดหาและจัดเก็บอากาศอัด
11) เครื่องเป่าลมเย็น, ตัวกรอง: ใช้เพื่อจัดหาอากาศที่สะอาดและแห้งให้กับเครื่องกำเนิดเลเซอร์และทางเดินของลำแสงเพื่อให้ทางเดินและตัวสะท้อนแสงทำงานตามปกติ
12) เครื่องดักจับฝุ่นแบบระบายอากาศ: แยกควันและฝุ่นที่เกิดขึ้นระหว่างการประมวลผล และดำเนินการกรองเพื่อให้การปล่อยก๊าซเสียเป็นไปตามมาตรฐานการปกป้องสิ่งแวดล้อม
13) เครื่องกำจัดตะกรัน: นำเศษและเศษซากที่เกิดขึ้นระหว่างการประมวลผลออก
