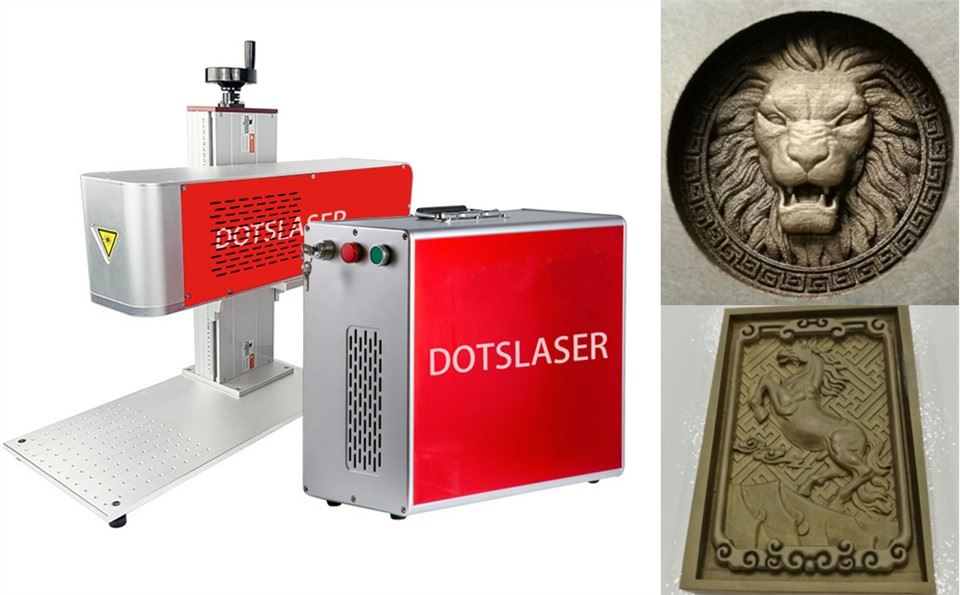

เครื่องหมายเลเซอร์พื้นผิวโค้ง 3 มิติ

เครื่องหมายเลเซอร์พื้นผิวโค้ง 3 มิติ

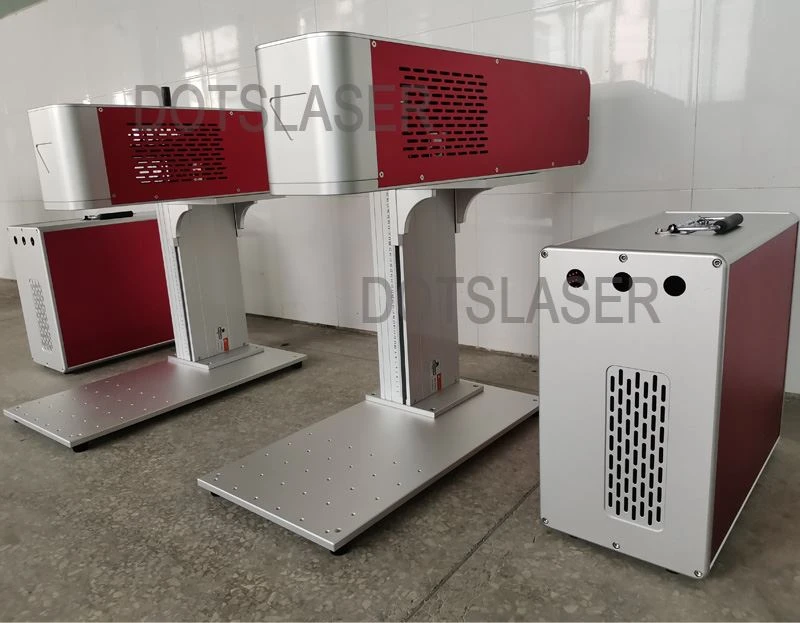

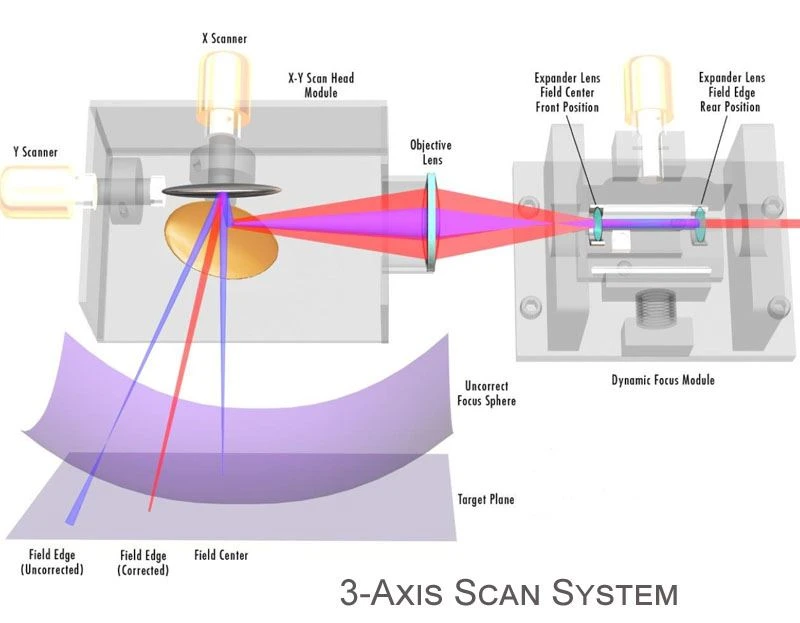

3D Curved Surface Laser Marker เป็นวิธีการประมวลผลพิเศษบนวัตถุที่มีพื้นผิวไม่สม่ำเสมอ เมื่อเปรียบเทียบกับการทำเครื่องหมายด้วยเลเซอร์ 2 มิติ การทำเครื่องหมาย 3 มิติได้รับการปรับปรุงทางเทคโนโลยีอย่างมาก โดยควบคุมด้วยแกน 3- ภายในหัวสแกน ได้แก่ แกน X แกน Y แกน Z โดยแกน 3 แกนจะสั่นด้วยความเร็วสูงเป็นพิเศษในการทำงาน ส่วนแกน Z จะควบคุมระยะโฟกัสโดยอัตโนมัติด้วยการเคลื่อนไปข้างหน้าและข้างหลัง เพื่อให้ระยะโฟกัสเท่ากันในบริเวณต่างๆ ของวัตถุ

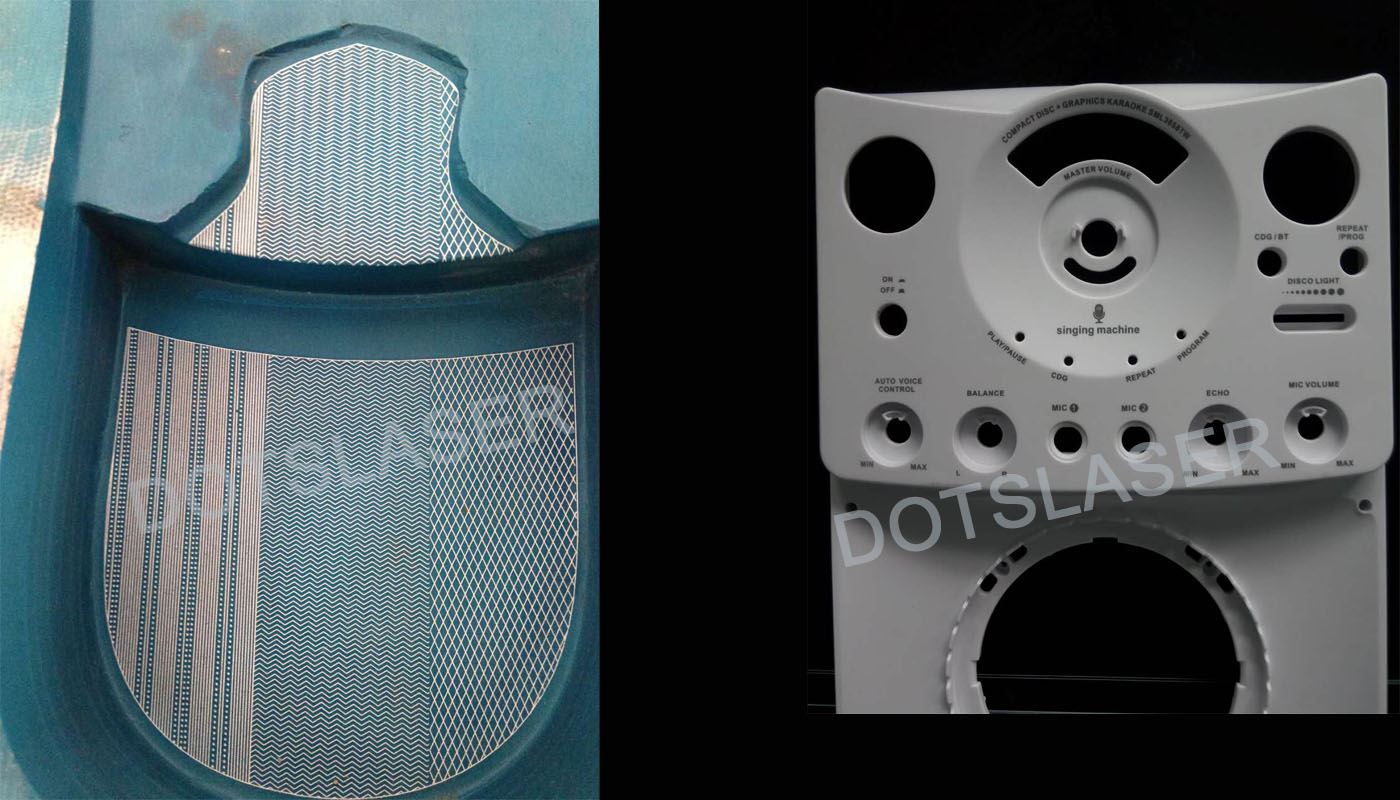

เครื่องทำเครื่องหมายเลเซอร์โค้ง 3 มิติสามารถทำเครื่องหมายบนวัตถุที่ไม่สม่ำเสมอได้อย่างสมบูรณ์แบบยิ่งขึ้นโดยไม่ทำให้การประมวลผลเบลอ แม้แต่กับพื้นผิวที่ซับซ้อน เครื่องนี้สามารถใช้ทำเครื่องหมายบนพื้นผิวได้หลากหลายวิธี เช่น พื้นผิวเอียง พื้นผิวสูงและต่ำ พื้นผิวทรงกระบอก พื้นผิวกรวย พื้นผิวทรงกลม และพื้นผิวอัดขึ้นรูป นอกจากนี้ยังไม่ต้องปรับโฟกัส การจัดตำแหน่ง และกระบวนการที่ซับซ้อนอื่นๆ ด้วยตนเอง ด้วยระบบควบคุมสามแกน สามารถปรับมุมและความสูงต่างๆ ได้เพื่อตอบสนองความต้องการในการทำเครื่องหมายที่สมบูรณ์แบบ

อุตสาหกรรมที่เกี่ยวข้อง

ยานยนต์ อวกาศ อุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ สินค้าอุปโภคบริโภค และอื่นๆ ช่วยให้สามารถทำเครื่องหมายบนส่วนประกอบต่างๆ เช่น กระบอกสูบ ท่อ ทรงกลม หรือสิ่งของที่มีรูปร่างไม่สม่ำเสมอได้อย่างมีประสิทธิภาพและแม่นยำ

พารามิเตอร์ทางเทคนิค

แสดงรายละเอียด





เครื่องทำเครื่องหมายเลเซอร์โฟกัสแบบไดนามิก 3 มิติ มีข้อดีที่เครื่องทำเครื่องหมายเลเซอร์ 2 มิติไม่มีดังต่อไปนี้:

1.  สามารถปรับความยาวโฟกัสแบบไดนามิกสำหรับการทำเครื่องหมาย 3 มิติได้

   การทำเครื่องหมาย 3 มิติสามารถเปลี่ยนความยาวโฟกัสและตำแหน่งของลำแสงเลเซอร์ได้โดยอัตโนมัติและรวดเร็ว จึงสามารถทำเครื่องหมายบนวัตถุโค้งได้ ซึ่งไม่สามารถทำได้สำหรับการทำเครื่องหมาย 2 มิติ การทำเครื่องหมาย 3 มิติสามารถทำเครื่องหมายบนพื้นผิวใดๆ ก็ได้ภายในระยะการฉายลำแสงในคราวเดียว ซึ่งสามารถปรับปรุงประสิทธิภาพการประมวลผลได้อย่างมาก รูปร่างพื้นผิวของผลิตภัณฑ์อุตสาหกรรมจำนวนมากไม่เรียบ และการทำเครื่องหมาย 2 มิติแทบไม่มีประสิทธิภาพเลย แต่การทำเครื่องหมาย 3 มิติทำได้ง่าย

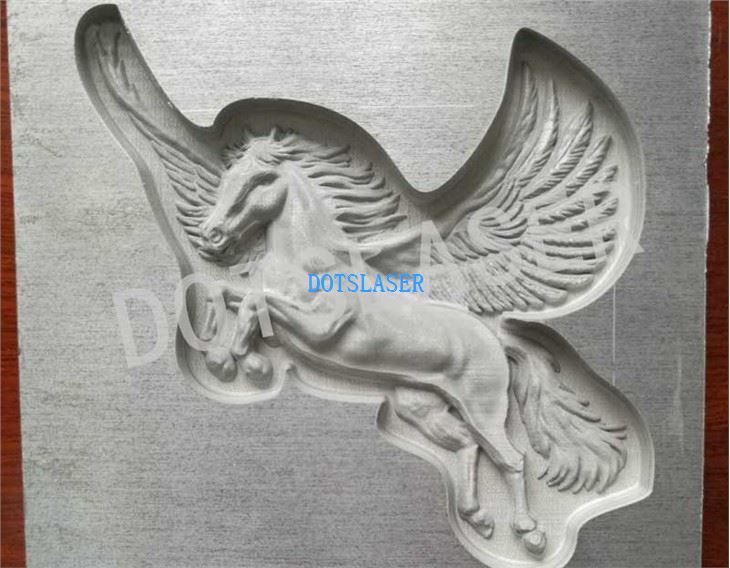

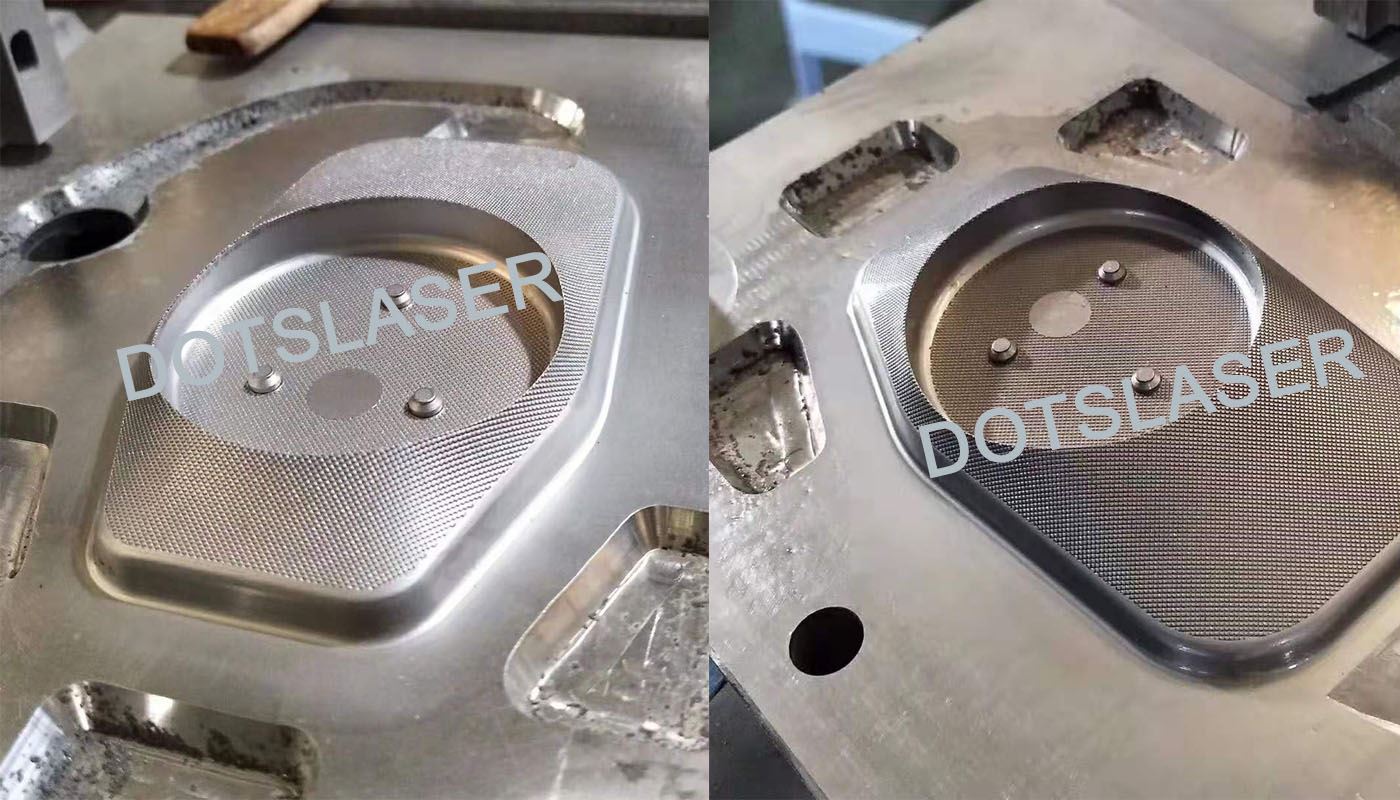

2.   เหมาะกับการแกะสลักลึกมากกว่า

   เครื่องแกะสลัก 2 มิติแบบทั่วไปมีข้อบกพร่องมากมายในการแกะสลักลึกบนพื้นผิวของวัตถุ ในระหว่างกระบวนการแกะสลัก เมื่อโฟกัสเลเซอร์เคลื่อนขึ้น พลังงานเลเซอร์ที่ยิงบนพื้นผิวของวัตถุจะค่อยๆ ลดลง หลังจากนั้นสักระยะ ลำแสงเลเซอร์จะอยู่ในสถานะไม่โฟกัส ซึ่งส่งผลกระทบอย่างร้ายแรงต่อผลและประสิทธิภาพของการแกะสลักลึก



    สำหรับวิธีการแกะสลักลึกแบบดั้งเดิมนั้น โต๊ะยกจะเคลื่อนไปยังความสูงที่เหมาะสมตามลำดับระหว่างการประมวลผล เพื่อให้แน่ใจว่าระยะโฟกัสอยู่ในสถานะที่เหมาะสม การประมวลผลการแกะสลักลึกแบบ 3 มิติไม่มีปัญหาเหล่านี้ จึงรับประกันผลลัพธ์และปรับปรุงประสิทธิภาพได้ ในขณะที่ประหยัดต้นทุนของโต๊ะยกไฟฟ้า

3.

4.  พื้นที่การประมวลผลกว้างขึ้นและลำแสงเลเซอร์ละเอียดยิ่งขึ้น

   การทำเครื่องหมาย 3 มิติแบ่งออกเป็นโหมดโฟกัสด้านหน้าและโหมดโฟกัสด้านหลัง ใช้โหมดโฟกัสด้านหน้าเพื่อให้ได้ระยะการทำเครื่องหมายที่กว้างขึ้น โดยทั่วไปแล้ว จะใช้เลนส์เบี่ยงเบนแกน X และ Y ที่ใหญ่กว่าเพื่อให้จุดเลเซอร์ตกกระทบมีขนาดใหญ่ขึ้น เพื่อให้ได้จุดโฟกัสที่เล็กลง และความหนาแน่นของพลังงานจะสูงขึ้น เพื่อตอบสนองความต้องการในการประมวลผลพื้นที่ขนาดใหญ่



5.  สามารถทำการทำเครื่องหมายขาวดำหรือแม้แต่ทำเครื่องหมายหลายสีได้ในระนาบเดียวกันโดยมีเอฟเฟกต์ที่หลากหลายยิ่งขึ้น

   พื้นผิวที่ดำ เช่น อลูมิเนียมอโนไดซ์ มักจะทำเครื่องหมายด้วยการเบลอโฟกัสโดยใช้พัลส์ความถี่สูงที่มีพลังงานที่เหมาะสม ระยะเบลอโฟกัสส่งผลกระทบอย่างมากต่อการกระจายพลังงานและเอฟเฟกต์สีของเลเซอร์บนพื้นผิวของวัสดุ สำหรับผู้ใช้การทำเครื่องหมาย 2 มิติทั่วไป แม้ว่าจะไม่จำเป็นต้องใช้ฟังก์ชันขั้นสูง เช่น การทำเครื่องหมายบนพื้นผิว แต่เครื่องทำเครื่องหมาย 3 มิติยังสามารถประมวลผลระนาบด้วยเอฟเฟกต์สีเทาและหลายสีได้อีกด้วย

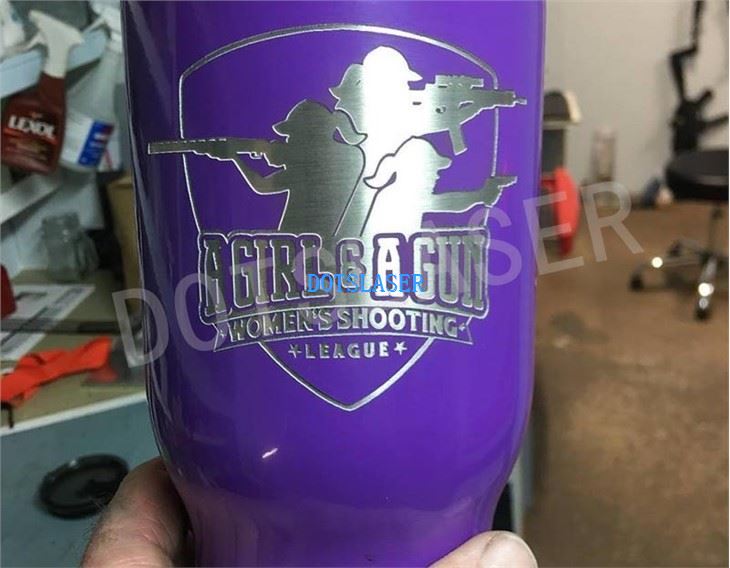

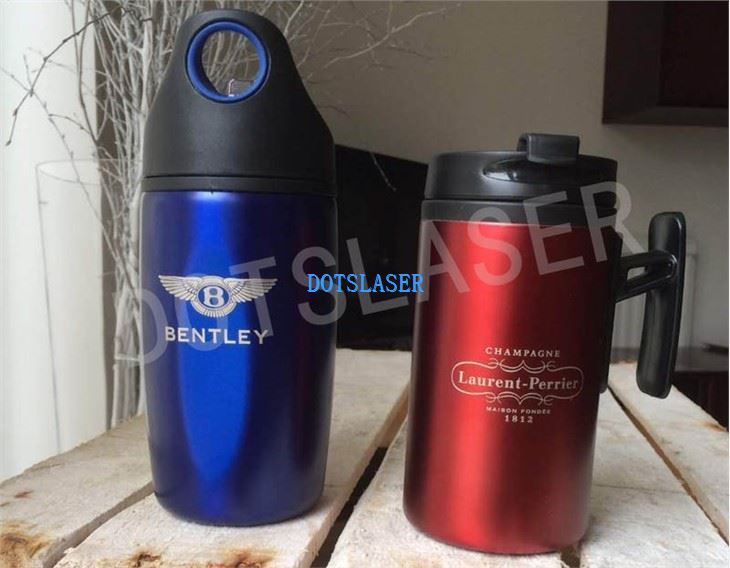

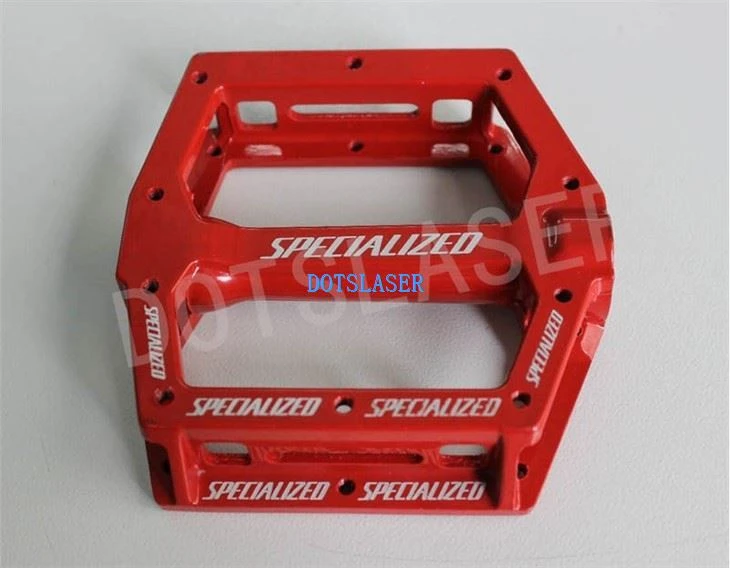

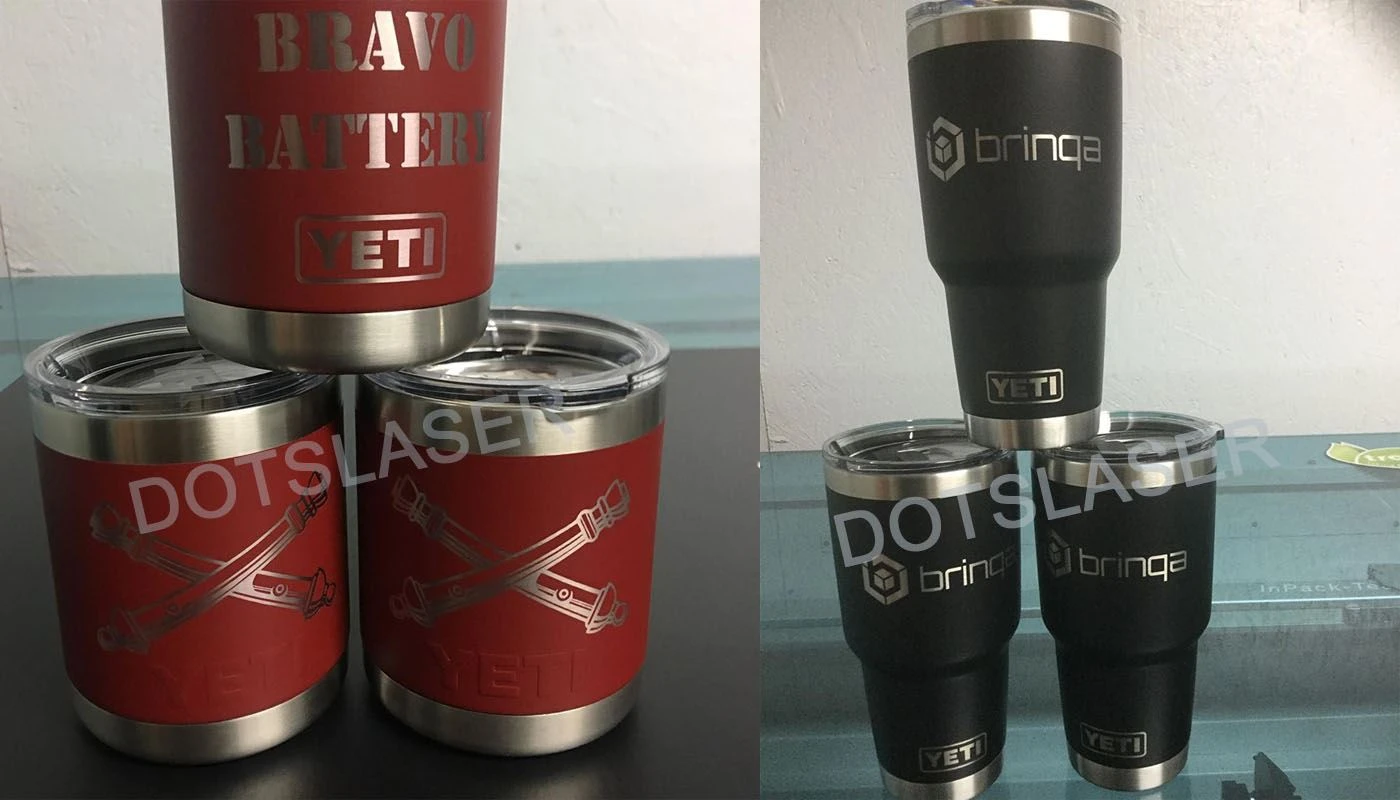

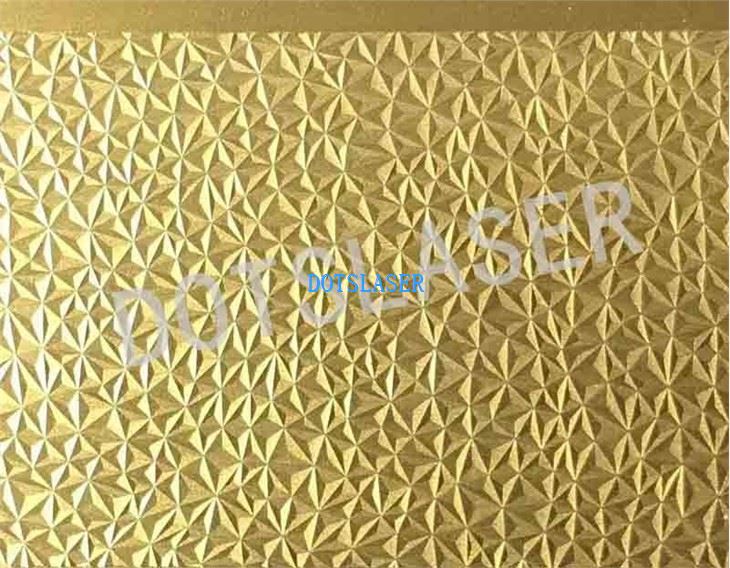

ตัวอย่างการแสดง









การจัดส่งและบรรจุภัณฑ์
