หัวสแกนเลเซอร์CO₂

หัวสแกนเลเซอร์CO₂เป็นอุปกรณ์เสริมที่สำคัญของเครื่องทำเครื่องหมายเลเซอร์ซึ่งมีลักษณะของการทำแผนที่ประสิทธิภาพสูงความแม่นยำกราฟิกที่ดีและไม่มีการบิดเบือนซึ่งช่วยปรับปรุงคุณภาพและความเร็วของการทำเครื่องหมายเลเซอร์อย่างมาก
ส่งคำถาม
การแนะนำสินค้า

หัวสแกนเลเซอร์CO₂

คำอธิบายผลิตภัณฑ์



หัวสแกนเลเซอร์CO₂หรือที่รู้จักกันในชื่อเครื่องสแกน Galvo หรือเครื่องสแกน Galvanometer เป็นองค์ประกอบสำคัญในการทำเครื่องหมายเลเซอร์CO₂หรือระบบแกะสลัก มันมีหน้าที่ในการเปลี่ยนเส้นทางลำแสงเลเซอร์อย่างถูกต้องไปยังวัสดุที่ถูกจารึกโดยกระจกที่เคลื่อนที่อย่างรวดเร็วและแม่นยำ สแกนเนอร์เหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อทำงานกับเลเซอร์Co₂ซึ่งใช้กันทั่วไปสำหรับการทำเครื่องหมายและการแกะสลักวัสดุเช่นไม้อะคริลิคแก้วกระดาษหนังและอื่น ๆ







หัวสแกนเลเซอร์CO₂ประกอบด้วยส่วนประกอบหลักต่อไปนี้:

มอเตอร์ Galvanometer

 มอเตอร์เหล่านี้ควบคุมตำแหน่งของกระจกโดยการแปลงสัญญาณไฟฟ้าเป็นการเคลื่อนที่เชิงกล มอเตอร์ galvanometer คุณภาพสูงช่วยให้การเคลื่อนไหวที่รวดเร็วและแม่นยำส่งผลให้ความเร็วในการแกะสลักเร็วขึ้นและปรับปรุงความแม่นยำ

กระจก

 กระจกในหัวสแกนมีหน้าที่สะท้อนและกำกับลำแสงเลเซอร์ไปยังวัสดุ พวกเขาควรทำจากวัสดุที่สะท้อนความยาวคลื่นเลเซอร์CO₂โดยทั่วไปจะมีการเคลือบทองหรืออิเล็กทริกเพื่อรักษาระดับพลังงานที่เกี่ยวข้องกับเลเซอร์CO₂

เลนส์

 เลนส์ภายในหัวสแกนมีหน้าที่ในการโฟกัสลำแสงเลเซอร์ลงบนวัสดุอย่างแม่นยำส่งผลให้ทำเครื่องหมายหรือแกะสลักที่สะอาดและแม่นยำ เทคโนโลยีนี้ช่วยให้เราสามารถสร้างการออกแบบที่สวยงามและซับซ้อนบนวัสดุที่หลากหลายได้อย่างง่ายดายและแม่นยำ

ควบคุมอุปกรณ์อิเล็กทรอนิกส์

 การควบคุมอิเล็กทรอนิกส์ช่วยอำนวยความสะดวกในการสื่อสารระหว่างส่วนประกอบที่สำคัญของระบบการทำเครื่องหมายเลเซอร์เช่นเครื่องสแกน Galvo แหล่งกำเนิดเลเซอร์และซอฟต์แวร์ควบคุม

คุณสมบัติ


 หัวสแกนเลเซอร์CO₂มีการดริฟท์ต่ำความแม่นยำในการวางตำแหน่งสูงและการทำงานที่เชื่อถือได้และมีเสถียรภาพพร้อมประสิทธิภาพโดยรวมที่ยอดเยี่ยม สามารถรองรับเลนส์ที่มีความยาวคลื่นและระดับพลังงานต่าง ๆ และสามารถตอบสนองความต้องการของแอปพลิเคชันส่วนใหญ่เพื่อให้มั่นใจว่าระบบจะเสถียรภาพระยะยาว



 หัวสแกนเลเซอร์CO₂ผ่านการตรวจสอบวัสดุที่เข้มงวดและใช้กระบวนการผลิตที่เป็นผู้ใหญ่ ระบบกระจกสั่นเป็นระบบควบคุมเซอร์โวที่มีความแม่นยำสูงและความเร็วสูงซึ่งประกอบด้วยบอร์ดขับรถและมอเตอร์สั่นความเร็วสูงส่วนใหญ่ใช้สำหรับการทำเครื่องหมายเลเซอร์การแกะสลักภายในเลเซอร์การควบคุมแสงเวทีการเจาะเลเซอร์และอื่น ๆ มันมีช่วงการทำเครื่องหมายที่ปรับได้เวลาตอบสนองที่รวดเร็วความเร็วในการทำเครื่องหมายสูงและประสิทธิภาพการปิดผนึกที่ดีของเส้นทางออปติคัล บทความควรรักษาโทนบวกและหลีกเลี่ยงเนื้อหาเชิงลบ

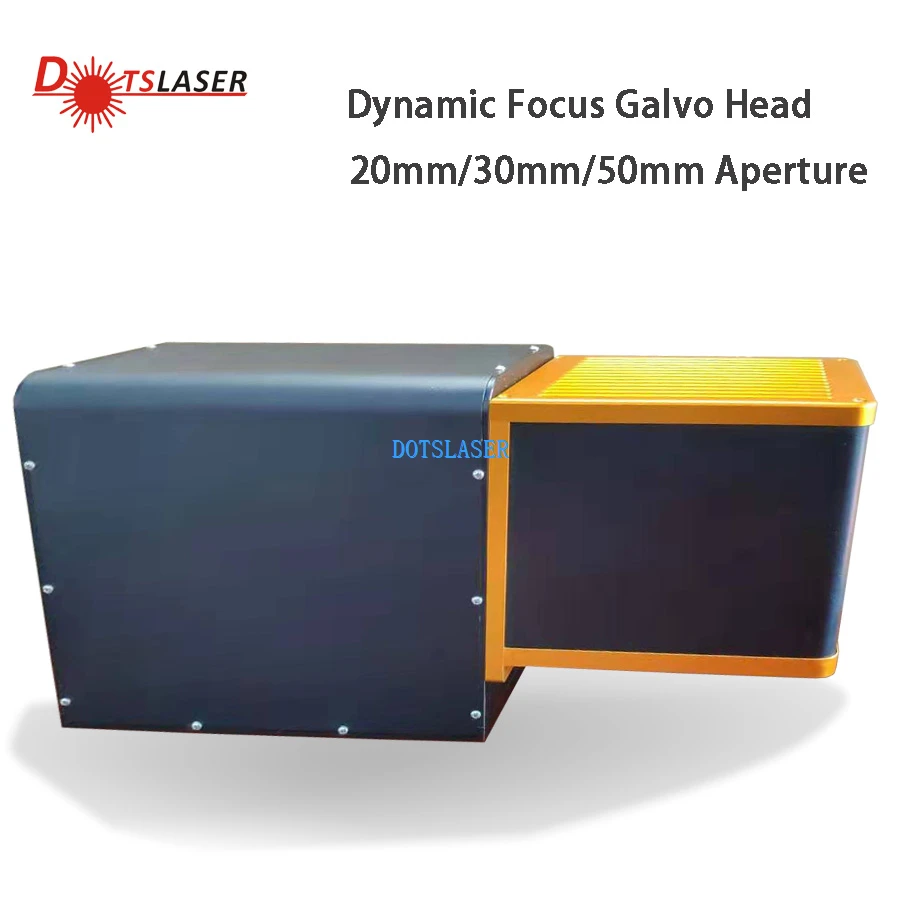

Dynamic galvo head


พารามิเตอร์ผลิตภัณฑ์

ประเภทเลเซอร์ 10600NM RF CO2แหล่งกำเนิดเลเซอร์
สนามทำงาน 300 × 300 มม. ~ 1200 × 1200 มม.
ขนาดลำแสงอินพุต 2.5 ~ 10 มม.
แกน x & y สะท้อนขนาดรูรับแสง 20 มม./30 มม./50 มม.
ความเร็วในการทำเครื่องหมายเส้น น้อยกว่าหรือเท่ากับ 8, 000 mm/s
ความเร็วในการวางตำแหน่ง 1 00, 00mm/s
ความเร็วในการเขียน 125cps
เวลาตอบสนองขั้นตอน (1% ของสเกลเต็ม) 940US
เวลาตอบสนองขั้นตอน (10% ของสเกลเต็ม) 1500us
การติดตามเวลาผิดพลาด น้อยกว่าหรือเท่ากับ 440US
ข้อผิดพลาดและความแม่นยำ ความเป็นเส้นตรง 99.9%
การทำซ้ำ (RMS) <8μrad
รับข้อผิดพลาด <5MRAD
ศูนย์ชดเชย <5MRAD
การล่องลอยในระยะยาวนานกว่า 8 ชั่วโมง <0. 5MRAD
ดริฟท์สเกล <40ppm/ องศา
ศูนย์ดริฟท์ <15μrad/ องศา
รายละเอียดบรรจุภัณฑ์ เคสไม้ที่ส่งออกหรือตามความต้องการของคุณ
การรับประกัน 1 ปี
บริการหลังการขาย การสนับสนุนออนไลน์



พลังงานและสัญญาณ



แรงดันไฟฟ้าอินพุต ± 24VDC
จัดอันดับปัจจุบัน 4A
สัญญาณอินเทอร์เฟซ
ดิจิตอล xy 2-100
มุมสแกนเครื่องจักร ± 12.5 องศา



จะเลือกหัวสแกนเลเซอร์CO₂ได้อย่างไร?

 เมื่อเลือกหัวสแกนเลเซอร์CO₂ให้พิจารณาปัจจัยต่าง ๆ เช่นความเร็วในการสแกนความแม่นยำและขนาดรูรับแสงตามข้อกำหนดเฉพาะของโครงการของคุณ นอกจากนี้ความเข้ากันได้กับระบบเลเซอร์และซอฟต์แวร์ควบคุมเป็นสิ่งจำเป็นสำหรับการทำงานที่ราบรื่น สุดท้ายการเลือกแบรนด์ที่มีชื่อเสียงสามารถมั่นใจได้ว่าคุณภาพความน่าเชื่อถือและอายุการใช้งานที่ยาวนานสำหรับระบบการทำเครื่องหมายหรือการแกะสลักเลเซอร์CO₂ของคุณ



 หัวสแกนเลเซอร์CO₂เป็นอุปกรณ์เสริมที่สำคัญของเครื่องทำเครื่องหมายเลเซอร์ซึ่งมีลักษณะของการทำแผนที่ประสิทธิภาพสูงความแม่นยำกราฟิกที่ดีและไม่มีการบิดเบือนซึ่งช่วยปรับปรุงคุณภาพและความเร็วของการทำเครื่องหมายเลเซอร์อย่างมาก มันได้รับระดับการสแกนระดับใหม่และทำซ้ำความแม่นยำในการวางตำแหน่ง เราเพิ่มประสิทธิภาพอย่างแม่นยำและให้บริการส่วนประกอบออปติคัลทั้งหมดเพื่อรับประกันคุณภาพการโฟกัสที่ดีที่สุดและพารามิเตอร์กระบวนการที่มั่นคง

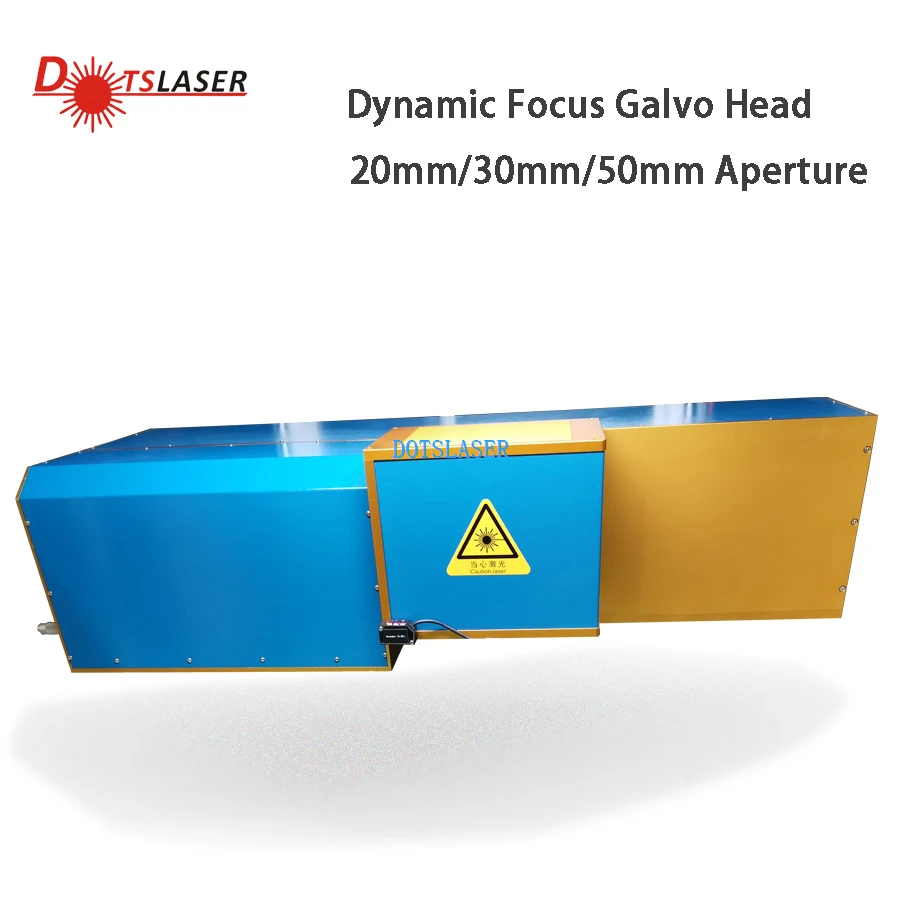

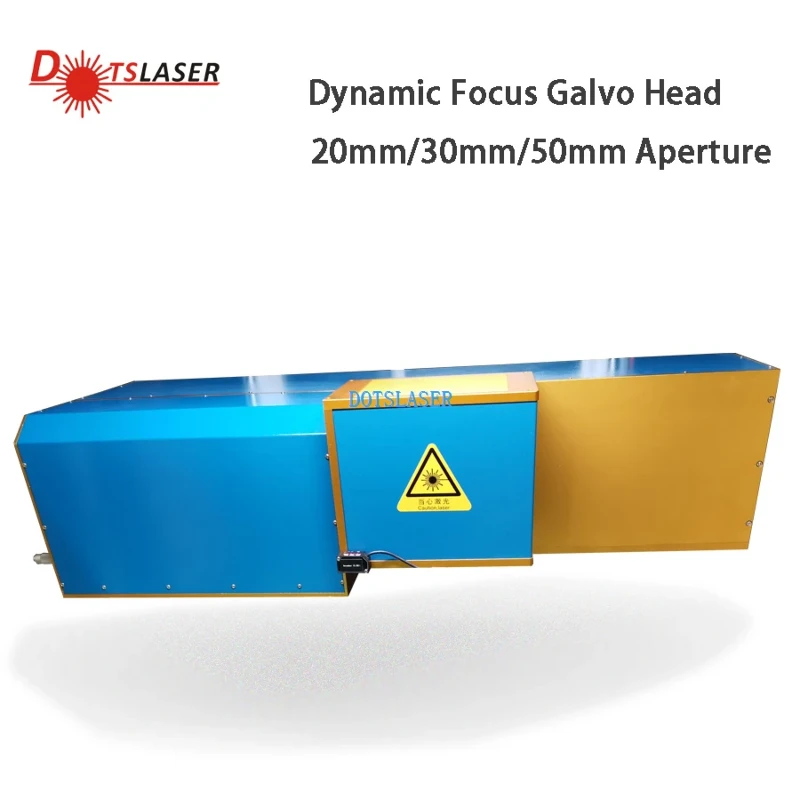

Dynamic galvo head-4


1. การประกันคุณภาพและบริการหลังการขาย

 ระยะเวลาการรับประกันของอุปกรณ์จะเป็น 12 เดือนนับตั้งแต่ลูกค้าใช้อุปกรณ์การติดตั้งและการดีบักเสร็จสมบูรณ์และอุปกรณ์ได้รับการยอมรับจาก Demander Dotslaser ให้ความสำคัญอย่างยิ่งกับงานบริการหลังการขายของผลิตภัณฑ์เมื่อผลิตภัณฑ์ถูกส่งไปยังผู้ใช้ บริษัท ได้จัดตั้งไฟล์บริการหลังการขายของผู้ใช้ทันทีและติดตามสถานะการใช้ผลิตภัณฑ์ของผู้ใช้เป็นประจำแก้และตอบทั้งหมด ปัญหาของผู้ใช้ได้รับข้อมูลการแจ้งเตือนของผู้ใช้เกี่ยวกับความล้มเหลวของอุปกรณ์พนักงานของ บริษัท สามารถตอบกลับได้อย่างรวดเร็วภายใน 2 ชั่วโมง หากคำแนะนำทางโทรศัพท์เป็นเรื่องยากที่จะแก้ไขปัญหาเจ้าหน้าที่ด้านเทคนิคของ บริษัท ของเราสามารถมาถึงเว็บไซต์ลูกค้าได้ภายใน 24 ชั่วโมงเพื่อให้การสนับสนุน



2. การติดตั้งและการดีบัก

 ก่อนการติดตั้งเครื่องจักรโรงงานของเราจะเสนอไฟล์การติดตั้งโครงสร้างพื้นฐานให้กับคุณการจัดส่งที่ดี 2 สัปดาห์ให้คุณที่นั่นวิศวกรของ Dotslaser จะมาถึงเว็บไซต์ของคุณและตรวจสอบเครื่องอีกครั้ง ยืนยันเงื่อนไขทั้งหมดตรงตามข้อกำหนดการติดตั้งและการว่าจ้างของอุปกรณ์อุปกรณ์จะขนส่งในเวลา เวลาการติดตั้งและการว่าจ้างของอุปกรณ์คือประมาณห้าวันทำการสามวันแรกเชื่อมต่อกับการใช้ระบบและระบบทำงานได้หลังจากโครงการบริการ วิศวกรจะฝึกอบรมผู้ให้บริการที่มีคุณสมบัติเกี่ยวกับขั้นตอนการบำรุงรักษาขั้นพื้นฐานและลักษณะการทำงานทั่วไปของอุปกรณ์ในอีกสองวันข้างหน้า



3. การสนับสนุนบริการ

 หากมีปัญหาใด ๆ กับส่วนใดส่วนหนึ่งของระบบในช่วงระยะเวลาการรับประกันวิศวกรบริการที่ผ่านการฝึกอบรมมาอย่างดีของ Dotslaser พร้อมที่จะให้บริการโทรศัพท์มือถือหรือเริ่มบริการในสถานที่หากเครื่องมีปัญหาใด ๆ ในช่วงระยะเวลาการรับประกันโปรดติดต่อเราโดยตรง ซ
