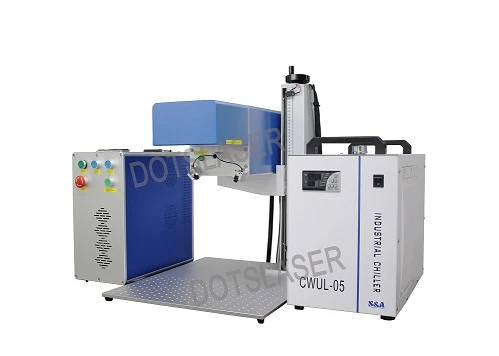

"DS-UV5" ของเครื่องเลเซอร์ยูวีขนาด 355 นาโนเมตรประกอบด้วยแหล่งจ่ายไฟสำหรับแหล่งกำเนิดเลเซอร์ การ์ดควบคุม ไดรเวอร์มอเตอร์ และกัลวาโนมิเตอร์ ระบบกัลวาโนมิเตอร์แกน XYZ ระบบออปติคอล ระบบปฏิบัติการซอฟต์แวร์ ขาตั้งแกน Z และ ตำแหน่งที่แม่นยำของโต๊ะทำงาน ลำแสงเลเซอร์ที่ส่งออกจากตัวสะท้อนเลเซอร์ที่ความยาวคลื่น 355 นาโนเมตรจะถูกขยายโดยเครื่องขยายลำแสง ซึ่งโฟกัสโดยอัตโนมัติด้วยกัลวาโนมิเตอร์ในแกน Z จากนั้นสะท้อนกลับด้วยระบบสแกนกัลวาโนมิเตอร์ในแกน X และแกน Y ซึ่งลงไปถึง วัสดุผ่านเลนส์โฟกัสแสง ภายใต้การควบคุมด้วยคอมพิวเตอร์ ระบบสแกนกัลวาโนมิเตอร์จะสั่นอย่างรวดเร็ว ซึ่งจะสแกนลำแสงเลเซอร์ในทิศทาง X และ Y พื้นผิวที่ลำแสงเลเซอร์โฟกัสอยู่จะถูกทำเครื่องหมายไว้ หลังจากกระบวนการต่อเนื่องภายใต้การควบคุมด้วยคอมพิวเตอร์ ตัวอักษรและรูปแบบที่ตั้งโปรแกรมไว้ล่วงหน้าจะถูกทำเครื่องหมายบนพื้นผิวของวัสดุ
พารามิเตอร์หลัก
| แบบอย่าง | ดีเอส-ยูวี5 |
| พื้นที่ทำเครื่องหมาย | 100x100มม.--180x180มม |
| นาที. ความกว้างของเส้น | 0.01 มม. (ตามวัสดุ) |
| ขนาดตัวอักษรขั้นต่ำ | 0.3 มม. (ตามวัสดุ) |
| พลังเลเซอร์ | 5W |
| ความยาวคลื่น | 355 นาโนเมตร |
| พื้นที่ทำเครื่องหมายมาตรฐาน | 180x180มม |
| แหล่งจ่ายไฟ | เฟสเดียว 200-240 VAC 50/60 HZ |
| ระบายความร้อน | ระบายความร้อนด้วยน้ำ |
| ส่วนประกอบหลัก | แหล่งกำเนิดเลเซอร์ |
| ความลึกของการมาร์ก | 0.01-2 มม |
